Anwendungsbeispiele
Hier finden Sie Beispiele für Charts und Reports, die die Funktionsweise des Analysis-Moduls anhand eines fiktiven Unternehmens, das verschiedene Produkte herstellt und vertreibt, demonstrieren. Das Modul dient der Darstellung und grafischen Aufbereitung unternehmensrelevanter Informationen. Das allgemeine Vorgehen umfasst die Erstellung von Datensätzen, ihre Darstellung in Charts und die Zusammenfassung dieser Charts in Reports.
Um diese Beispiele in einem laufenden System zu installieren, können Sie die Anweisungen im Abschnitt zur Deployment-Operation nutzen, die unter Deployment zu finden sind. Hierfür muss das entsprechende JSON-File importiert werden, das unter Analysis Beispiele bereitgestellt ist.
Datensätze
Der erste Schritt bei der Nutzung des Analysis-Moduls ist das Erstellen eines Datensatzes.

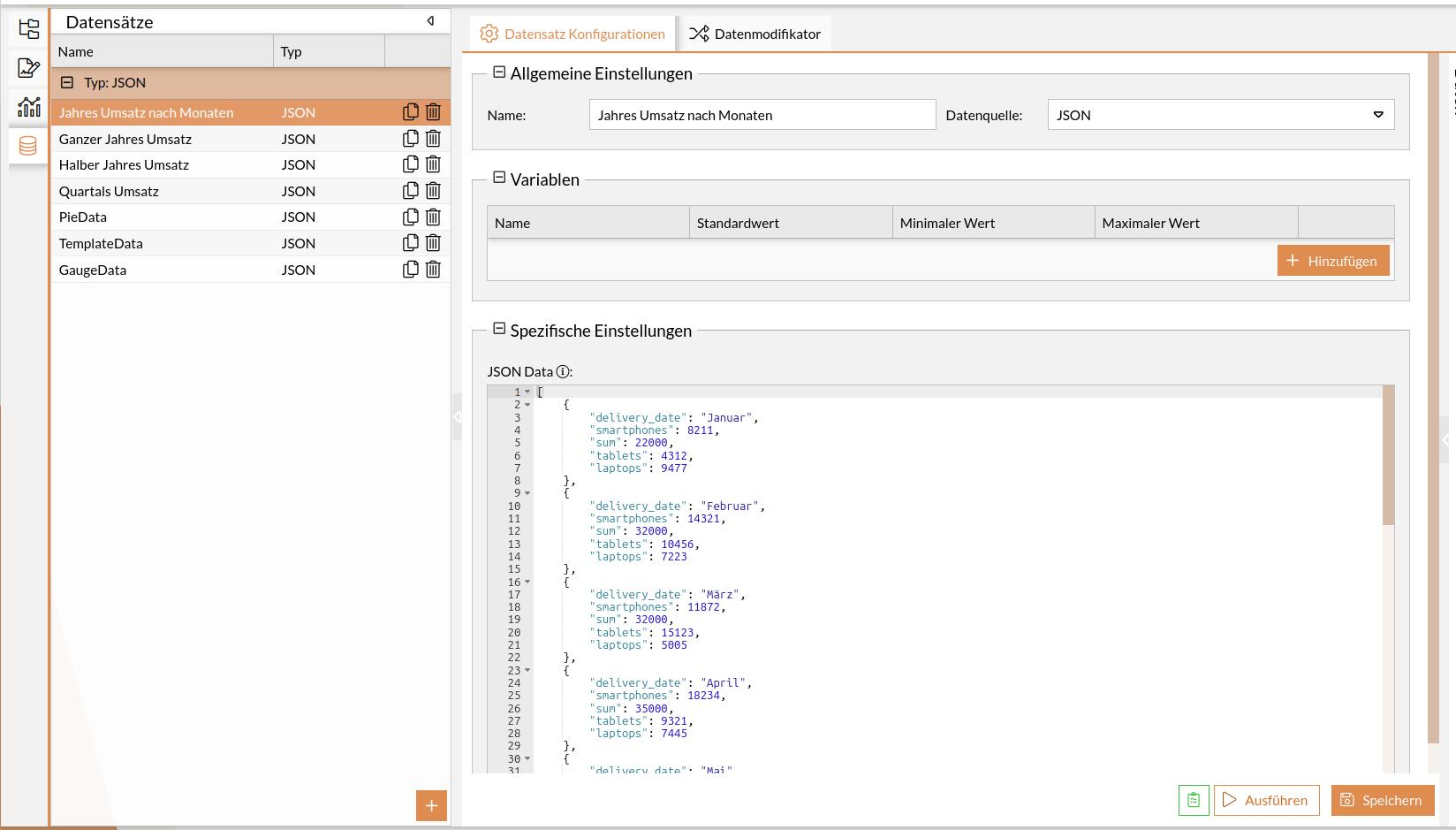

Es wurden einige Datensätze mit JSON als Datenquelle angelegt. In den meisten Anwendungsfällen stammen diese Daten jedoch von einem Backendsystem (siehe mögliche Datenquellen).
Im anschließenden Schritt sollen diese Daten in Charts und Reports visualisiert werden.
Charts
Der nächste Schritt bei der Nutzung des Analysis-Moduls ist das Erstellen von Charts.

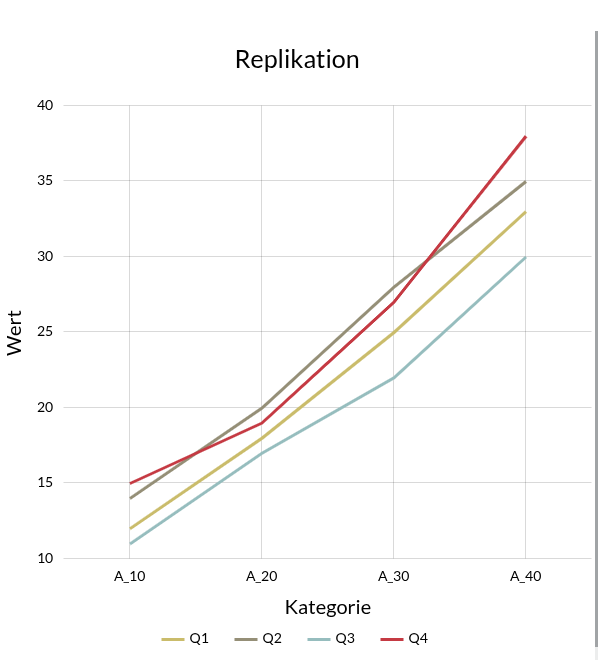

Umsatz pro Produkt als klassisches Liniendiagramm
Es sollen die Umsätze von drei Produkten in einem Liniendiagramm dargestellt werden.
Ein Datensatz setzt sich aus einer Liste von Einträgen zusammen. Der erste Eintrag für die Darstellung im Chart könnte wie folgt aussehen:
[
{
"delivery_date": "Januar",
"smartphones": 8211,
"sum": 22000,
"tablets": 4312,
"laptops": 9477
}

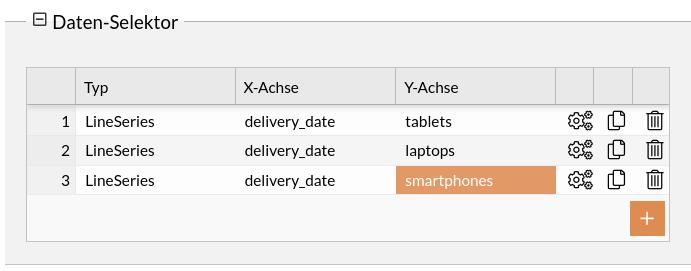

]jsonDie zu visualisierenden Attribute, einschließlich der Zuweisung der X- und Y-Achsen, werden im Daten-Selektor referenziert.
Ansicht der gesamten Chart-Konfiguration anzeigen (klassisches Balkendiagramm)
{
"dataSetId": "1630446788845456",
"name": "Monats Umsatz",
"chartType": "xy",
"id": "1734426407287",
"config": {
"cursor": {
"type": "XYCursor"
},
"data": [],
"yAxes": [
{
"type": "ValueAxis",
"title": {
"text": "Umsatz/€"
},
"dataFields": {}
}
],
"series": [
{
"strokeWidth": 5,
"stacked": true,
"fillOpacity": 0,
"name": "Tablets",
"id": "s0",
"type": "LineSeries",
"tensionX": 0.8,
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "tablets",
"categoryX": "delivery_date"
},
"bullets": [
{
"children": [
{
"verticalCenter": "middle",
"width": 10,
"type": "Circle",
"horizontalCenter": "middle",
"height": 10
}
]
}
]
},
{
"type": "LineSeries",
"tensionX": 0.8,
"id": "s1",
"dataFields": {
"categoryX": "delivery_date",
"valueY": "laptops"
},
"name": "Laptops",
"strokeWidth": 5,
"bullets": [
{
"children": [
{
"verticalCenter": "middle",
"width": 10,
"type": "Circle",
"horizontalCenter": "middle",
"height": 10
}
]
}
]
},
{
"type": "LineSeries",
"id": "s2",
"tensionX": 0.8,
"dataFields": {
"categoryX": "delivery_date",
"valueY": "smartphones"
},
"strokeWidth": 5,
"name": "Smart-Phones",
"bullets": [
{
"children": [
{
"verticalCenter": "middle",
"width": 10,
"type": "Circle",
"horizontalCenter": "middle",
"height": 10
}
]
}
]
}
],
"background": {
"fill": "rgba(255,255,255,1)"
},
"legend": {
"hidden": false,
"useDefaultMarker": true,
"position": "top",
"type": "Legend",
"markers": {
"children": [
{
"strokeWidth": 2,
"cornerRadiusBottomRight": 12,
"cornerRadiusTopRight": 12,
"cornerRadiusBottomLeft": 12,
"stroke": "#ccc",
"cornerRadiusTopLeft": 12,
"strokeOpacity": 1
}
]
},
"labels": {
"fontSize": 14
}
},
"xAxes": [
{
"renderer": {
"grid": {
"disabled": true
},
"minGridDistance": 10
},
"dateFormatter": {
"dateFormat": "MM"
},
"type": "CategoryAxis",
"title": {
"text": "Monat"
},
"dataFields": {
"category": "delivery_date"
}
}
],
"dateFormatter": {
"inputDateFormat": "yyyy-MM-dd"
},
"titles": [
{
"fontSize": 25,
"marginBottom": 30
}
],
"colors": {
"saturation": 1,
"list": [
"#96bebe",
"#c63441",
"#cbbc6b"
]
},
"exporting": {
"menu": {}
}
},
"animationActive": true

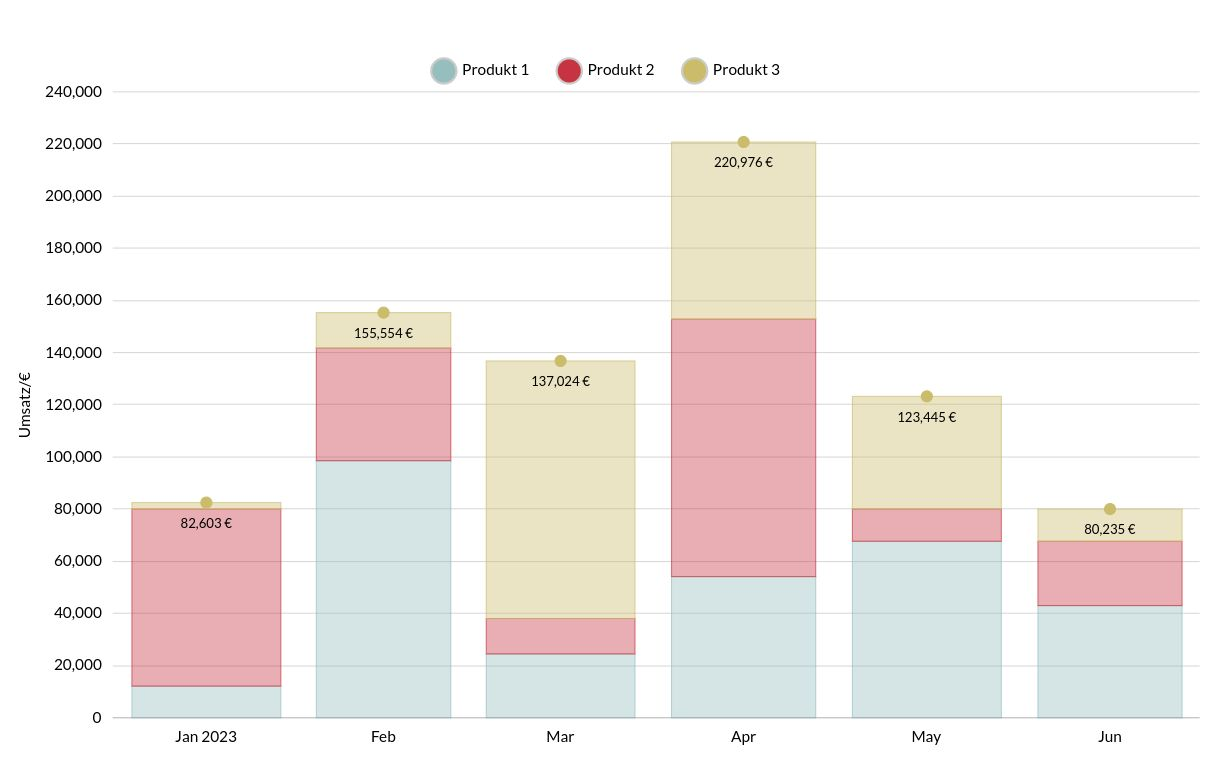

}jsonUmsatz pro Produkt als gestapeltes Balkendiagramm
Es sollen die Umsätze von drei Produkten in einem gestapelten Balkendiagramm dargestellt werden.
Der erste Eintrag für die Darstellung im Chart könnte wie folgt aussehen:
[
{
"produkt2": 67890,
"produkt1": 12345,
"delivery_date": "2023-01-01",
"produkt3": 2468,
"sum": 82603
}

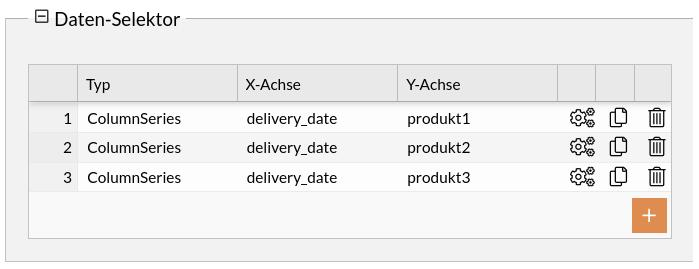

]jsonDie zu visualisierenden Attribute, einschließlich der Zuweisung der X- und Y-Achsen, werden im Daten-Selektor referenziert.
Ansicht der gesamten Chart-Konfiguration anzeigen (gestapeltes Balkendiagramm)
{
"dataSetId": "1630446788882",
"name": "Halb-Jahres Umsatz Balken gestapelt",
"chartType": "xy",
"id": "1627025905499",
"config": {
"cursor": {
"type": "XYCursor"
},
"data": [],
"yAxes": [
{
"type": "ValueAxis",
"title": {
"text": "Umsatz/€"
}
}
],
"series": [
{
"strokeWidth": 0.5,
"stacked": true,
"fillOpacity": 0.4,
"name": "Produkt A",
"id": "s0",
"type": "ColumnSeries",
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "produkt1"
}
},
{
"strokeWidth": 0.5,
"stacked": true,
"fillOpacity": 0.4,
"name": "Produkt B",
"id": "s1",
"type": "ColumnSeries",
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "produkt2"
}
},
{
"strokeWidth": 0.5,
"stacked": true,
"fillOpacity": 0.4,
"name": "Produkt C",
"id": "s2",
"type": "ColumnSeries",
"dataFields": {
"dateX": "delivery_date",
"id": "s3",
"valueY": "produkt3"
},
"bullets": [
{
"type": "CircleBullet"
},
{
"label": {
"dy": 20,
"fontSize": 12,
"text": "{sum} €"
},
"type": "LabelBullet"
}
]
}
],
"background": {
"fill": "rgba(255,255,255,1)"
},
"legend": {
"useDefaultMarker": true,
"position": "top",
"type": "Legend",
"markers": {
"children": [
{
"strokeWidth": 2,
"cornerRadiusBottomRight": 12,
"cornerRadiusTopRight": 12,
"cornerRadiusBottomLeft": 12,
"stroke": "#ccc",
"cornerRadiusTopLeft": 12,
"strokeOpacity": 1
}
]
},
"labels": {
"fontSize": 14
}
},
"xAxes": [
{
"renderer": {
"grid": {
"disabled": true
},
"minGridDistance": 10
},
"dateFormatter": {
"dateFormat": "MM"
},
"type": "DateAxis",
"title": {
"text": "Monat"
},
"dataFields": {
"date": "delivery_date"
}
}
],
"dateFormatter": {
"inputDateFormat": "yyyy-MM-dd"
},
"titles": [
{
"fontSize": 25,
"marginBottom": 30
}
],
"colors": {
"saturation": 1,
"list": [
"#96bebe",
"#c63441",
"#cbbc6b"
]
}
},
"animationActive": true

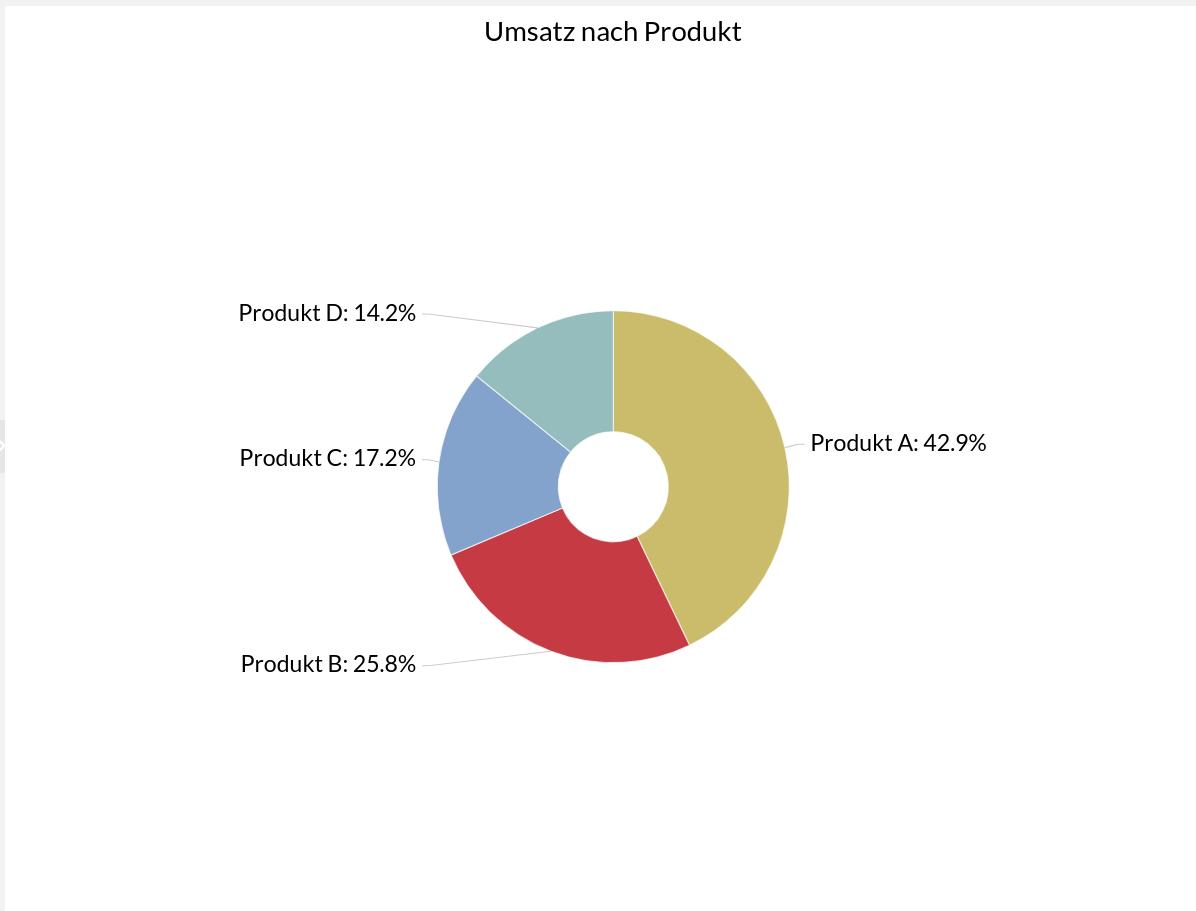

}jsonAnteiliger Umsatz pro Produkt als Tortendiagramm
Es sollen die anteiligen Umsätze von verschiedenen Produkten in einem Tortendiagramm dargestellt werden.
Die Daten für die Darstellung im Chart könnten wie folgt aussehen:
[
{
"litres": 501.9,
"country": "Produkt A"
},
{
"litres": 301.9,
"country": "Produkt B"
},
{
"litres": 201.1,
"country": "Produkt C"
},
{
"litres": 165.8,
"country": "Produkt D"
}
]jsonDie zu visualisierenden Attribute, werden im Daten-Selektor referenziert.
Ansicht der gesamten Chart-Konfiguration anzeigen (Tortendiagramm)
{
"dataSetId": "1689056665616",
"name": "Umsatz nach Produkt",
"chartType": "pie",
"id": "1689056665616",
"enabled3D": false,
"config": {
"cursor": {},
"depth": 30,
"data": [],
"series": [
{
"slices": {
"strokeWidth": 1,
"stroke": "#ffff",
"strokeOpacity": 0.7
},
"alignLabels": true,
"id": "extModel2261-1",
"category": "country",
"type": "PieSeries",
"value": "litres",
"colors": {
"list": [
"#cbbc6b",
"#c63441",
"#81A2CC",
"#96bebe",
"#e18b50",
"#dcd9d2",
"#958f77"
]
},
"dataFields": {
"depthValue": "value",
"category": "country",
"value": "litres"
},
"labels": {
"fontSize": 21
}
}
],
"background": {
"fill": "rgba(255,255,255,1)"
},
"legend": {
"disabled": true
},
"angle": 45,
"titles": [
{
"fontSize": 25,
"text": "Umsatz nach Produkt"
}
],
"radius": 160,
"innerRadius": 50
}

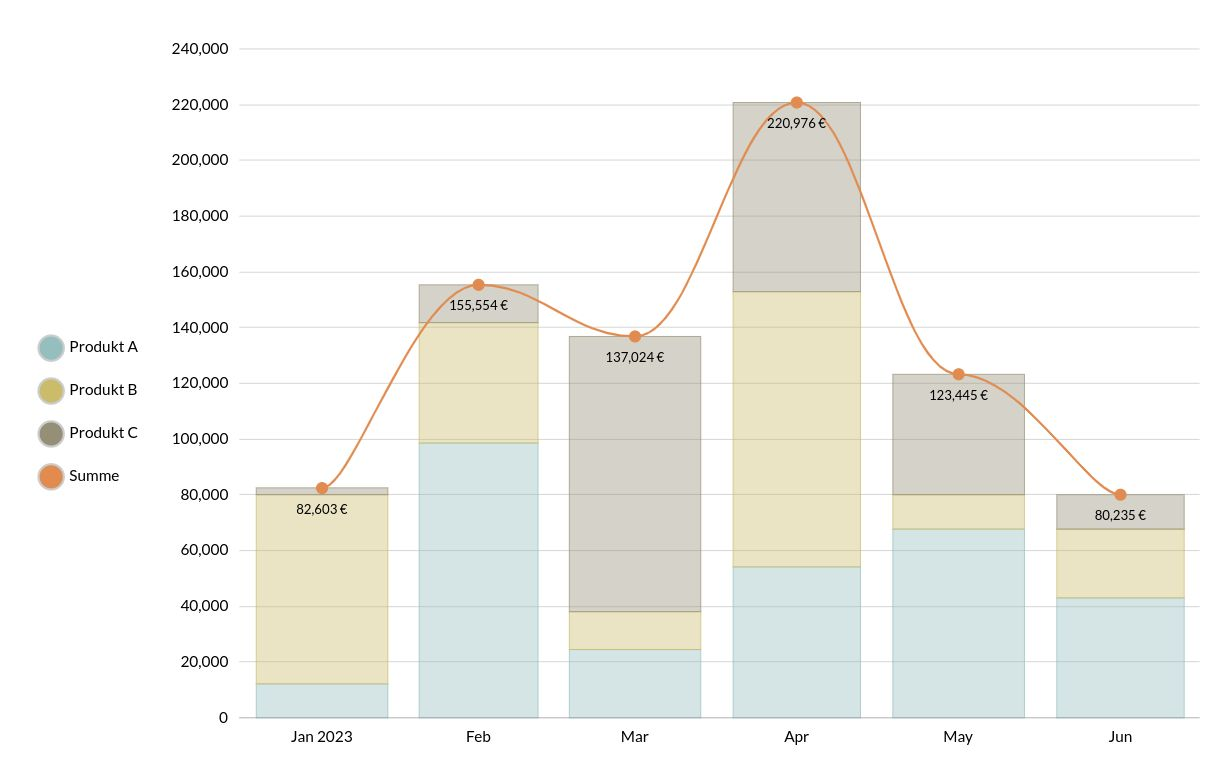

}jsonMonatsumsatz gesamt - Liniendiagramm/Balkendiagramm
Es sollen die Umsätze von verschiedenen Produkten in einem Balkendiagramm und die Summe als Liniendiagramm dargestellt werden.
Der erste Eintrag für die Darstellung im Chart könnte wie folgt aussehen:
[
{
"produkt2": 67890,
"produkt1": 12345,
"delivery_date": "2023-01-01",
"produkt3": 2468,
"sum": 82603
}

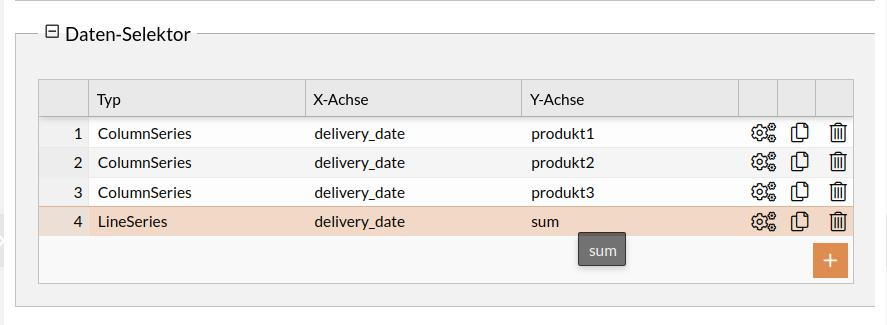

]jsonDie zu visualisierenden Attribute, einschließlich der Zuweisung der X- und Y-Achsen, werden im Daten-Selektor referenziert.
Ansicht der gesamten Chart-Konfiguration anzeigen (kombiniertes Linien-/Balkendiagramm)
{
"dataSetId": "1630446788882",
"name": "Timeline Balken + Linie",
"chartType": "xy",
"id": "1627025905477",
"config": {
"cursor": {
"type": "XYCursor"
},
"data": [],
"yAxes": [
{
"type": "ValueAxis"
}
],
"series": [
{
"strokeWidth": 0.5,
"stacked": true,
"fillOpacity": 0.4,
"name": "Produkt A",
"id": "s0",
"type": "ColumnSeries",
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "produkt1"
}
},
{
"strokeWidth": 0.5,
"stacked": true,
"fillOpacity": 0.4,
"name": "Produkt B",
"id": "s1",
"type": "ColumnSeries",
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "produkt2"
}
},
{
"strokeWidth": 0.5,
"stacked": true,
"fillOpacity": 0.4,
"name": "Produkt C",
"id": "s2",
"type": "ColumnSeries",
"dataFields": {
"dateX": "delivery_date",
"id": "s3",
"valueY": "produkt3"
}
},
{
"strokeWidth": 2,
"stacked": true,
"fillOpacity": 0,
"name": "Summe",
"id": "s3",
"type": "LineSeries",
"tensionX": 0.8,
"dataFields": {
"dateX": "delivery_date",
"id": "s3",
"valueY": "sum"
},
"bullets": [
{
"type": "CircleBullet"
},
{
"label": {
"dy": 20,
"fontSize": 12,
"text": "{sum} €"
},
"type": "LabelBullet"
}
]
}
],
"background": {
"fill": "rgba(255,255,255,1)"
},
"legend": {
"useDefaultMarker": true,
"position": "left",
"type": "Legend",
"markers": {
"children": [
{
"strokeWidth": 2,
"cornerRadiusBottomRight": 12,
"cornerRadiusTopRight": 12,
"cornerRadiusBottomLeft": 12,
"stroke": "#ccc",
"cornerRadiusTopLeft": 12,
"strokeOpacity": 1
}
]
},
"labels": {
"fontSize": 14
}
},
"xAxes": [
{
"renderer": {
"grid": {
"disabled": true
},
"minGridDistance": 10
},
"dateFormatter": {
"dateFormat": "MM"
},
"type": "DateAxis",
"title": {
"text": "Monat"
},
"dataFields": {
"date": "delivery_date"
}
}
],
"dateFormatter": {
"inputDateFormat": "yyyy-MM-dd"
},
"titles": [
{
"fontSize": 25,
"marginBottom": 30
}
],
"colors": {
"saturation": 1,
"list": [
"#96bebe",
"#cbbc6b",
"#958f77",
"#e18b50",
"#c63441",
"#dcd9d2"
]
},
"exporting": {
"menu": {}
}
},
"animationActive": true

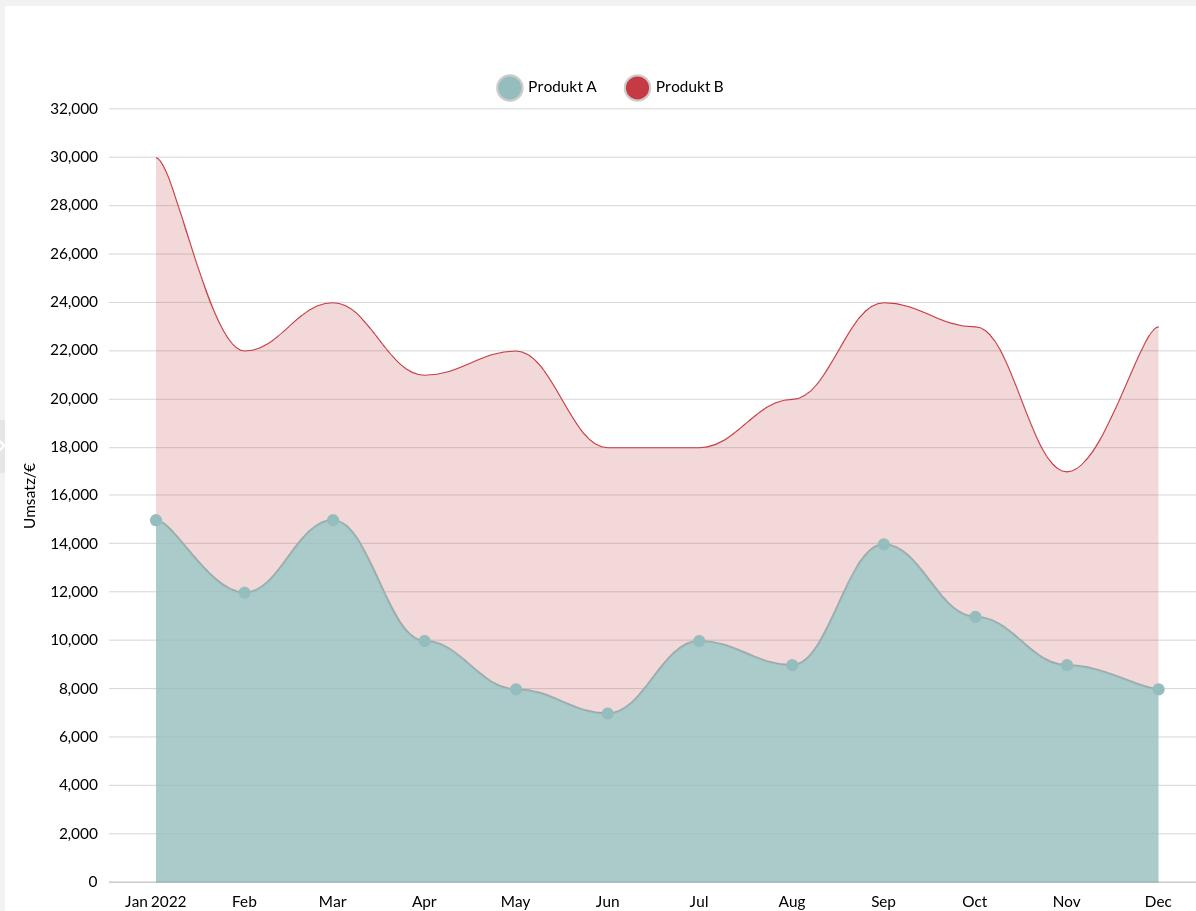

}jsonJahresumsatz pro Produkt als Liniendiagramm
Es sollen die Umsätze zwei verschiedenen Produkten in einem gestapelten Liniendiagramm dargestellt werden.
Der erste Eintrag im Datensatz für die Darstellung im Chart könnte wie folgt aussehen:
{
"produkt2": 15000,
"produkt1": 15000,
"delivery_date": "2022-01-01",
"produkt3": 2000,
"sum": 32000

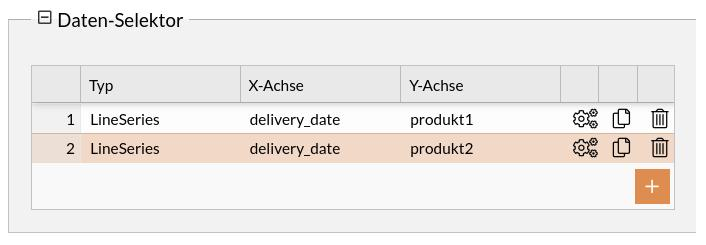

}jsonDie zu visualisierenden Attribute, einschließlich der Zuweisung der X- und Y-Achsen, werden im Daten-Selektor referenziert.
Ansicht der gesamten Chart-Konfiguration anzeigen
{
"dataSetId": "1630446788833",
"name": "Jahresumsatz Linien",
"chartType": "xy",
"id": "1627025905433",
"config": {
"cursor": {
"type": "XYCursor"
},
"data": [],
"yAxes": [
{
"type": "ValueAxis",
"title": {
"text": "Umsatz/€"
}
}
],
"series": [
{
"strokeWidth": 2,
"stacked": true,
"fillOpacity": 0.8,
"name": "Produkt A",
"id": "s0",
"type": "LineSeries",
"tensionX": 0.8,
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "produkt1"
},
"bullets": [
{
"type": "CircleBullet"
}
]
},
{
"strokeWidth": 1,
"stacked": true,
"fillOpacity": 0.2,
"name": "Produkt B",
"id": "s1",
"type": "LineSeries",
"tensionX": 0.8,
"dataFields": {
"dateX": "delivery_date",
"id": "s0",
"valueY": "produkt2"
}
}
],
"background": {
"fill": "rgba(255,255,255,1)"
},
"legend": {
"useDefaultMarker": true,
"position": "top",
"type": "Legend",
"markers": {
"children": [
{
"strokeWidth": 2,
"cornerRadiusBottomRight": 12,
"cornerRadiusTopRight": 12,
"cornerRadiusBottomLeft": 12,
"stroke": "#ccc",
"cornerRadiusTopLeft": 12,
"strokeOpacity": 1
}
]
},
"labels": {
"fontSize": 14
}
},
"xAxes": [
{
"renderer": {
"grid": {
"disabled": true
},
"minGridDistance": 10
},
"dateFormatter": {
"dateFormat": "MM"
},
"type": "DateAxis",
"title": {
"text": "Monat"
},
"dataFields": {
"date": "delivery_date"
}
}
],
"dateFormatter": {
"inputDateFormat": "yyyy-MM-dd"
},
"titles": [
{
"fontSize": 25,
"marginBottom": 30
}
],
"colors": {
"saturation": 1,
"list": [
"#96bebe",
"#c63441",
"#cbbc6b"
]
}
},
"animationActive": true
}jsonBewertung des Umsatzes - Tacho-Diagramm

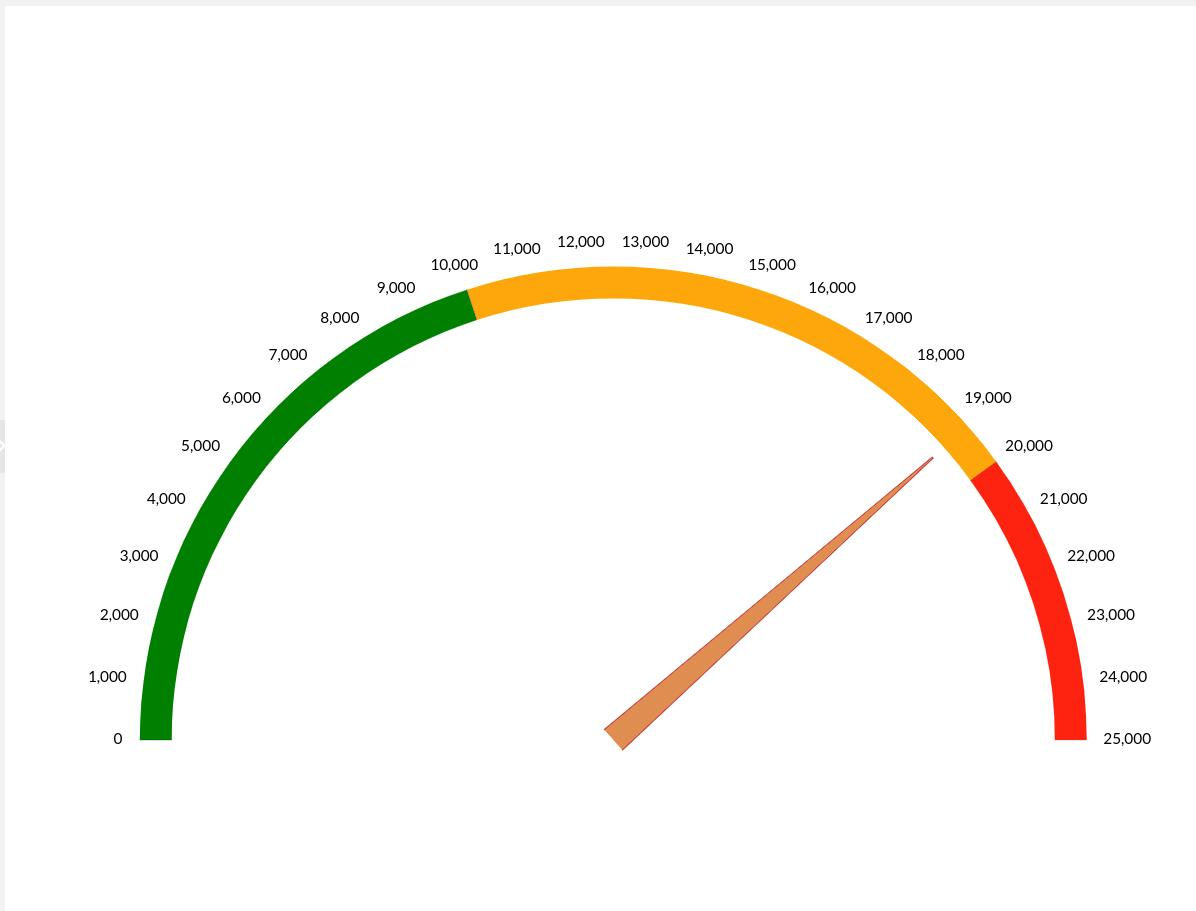

Es sollen der aktuelle Jahresumsatz in einem Tachometer-Diagramm dargestellt werden.
Die Daten für die Darstellung im Chart könnten wie folgt aussehen:
{
"Umsatz": 19240

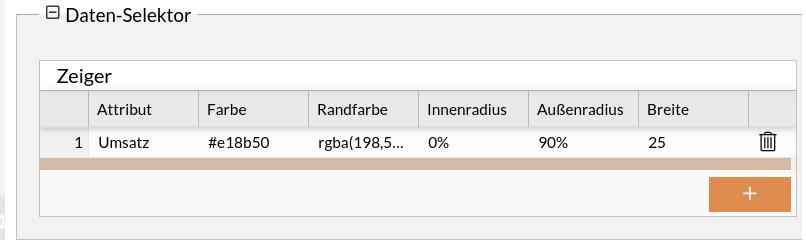

}jsonDas zu visualisierende Attribut, wird im Daten-Selektor referenziert.

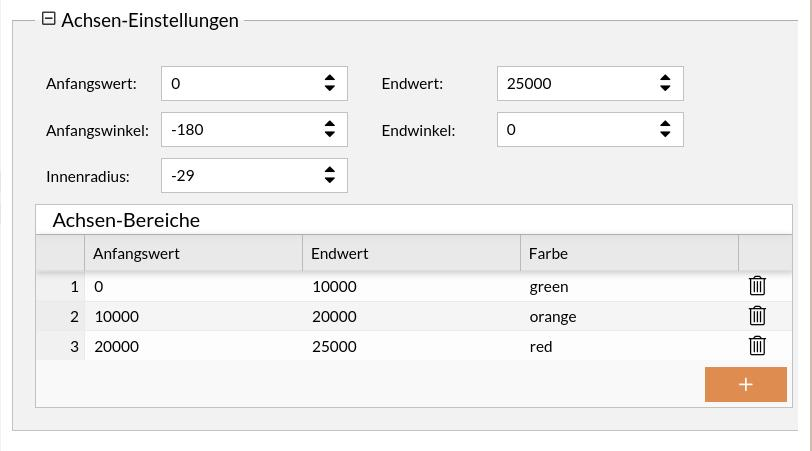

Ausserdem können die farbigen Achsenbereiche in den Achsen-Einstellungen vorgenommen werden:
Ansicht der gesamten Chart-Konfiguration anzeigen
{
"dataSetId": "1697797863548",
"name": "Umsatz",
"chartType": "gauge",
"id": "1627025905488",
"config": {
"startAngle": -180,
"gaugeSeries": [
{
"startWidth": 25,
"pin": {
"disabled": true
},
"id": 1697798046911,
"type": "ClockHand",
"fill": "#e18b50",
"innerRadius": "0%",
"radius": "90%",
"value": 0,
"stroke": "rgba(198,52,65,1)",
"dataAttribute": "Umsatz"
}
],
"background": {
"fill": "rgba(255,255,255,1)"
},
"xAxes": [
{
"strictMinMax": true,
"axisRanges": [
{
"endValue": 10000,
"axisFill": {
"fillOpacity": 1,
"fill": "green"
},
"opacitiy": 1,
"value": "0",
"color": "green",
"id": "extModel2614-1"
},
{
"endValue": 20000,
"axisFill": {
"fillOpacity": 1,
"fill": "orange"
},
"opacitiy": 1,
"value": 10000,
"color": "orange",
"id": "extModel2614-2"
},
{
"endValue": 25000,
"axisFill": {
"fillOpacity": 1,
"fill": "red"
},
"opacitiy": 1,
"value": 20000,
"color": "red",
"id": "extModel2614-3"
}
],
"min": 0,
"max": 25000,
"type": "ValueAxis"
}
],
"endAngle": 0,
"titles": [
{
"fontSize": 25,
"marginBottom": 30,
"text": ""
}
],
"innerRadius": -29
}
}jsonUmsatz pro Produkt und Monat - Tabelle

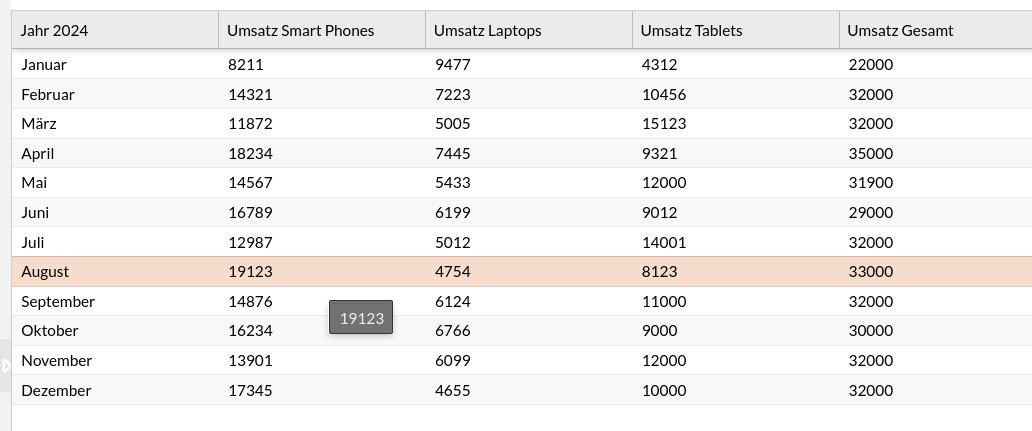

Es sollen die Umsätze von verschiedenen Produkten in einer Tabelle dargestellt werden.
Der erste Eintrag für die Darstellung in der Tabelle könnte wie folgt aussehen:
[
{
"delivery_date": "Januar",
"smartphones": 8211,
"sum": 22000,
"tablets": 4312,
"laptops": 9477
}

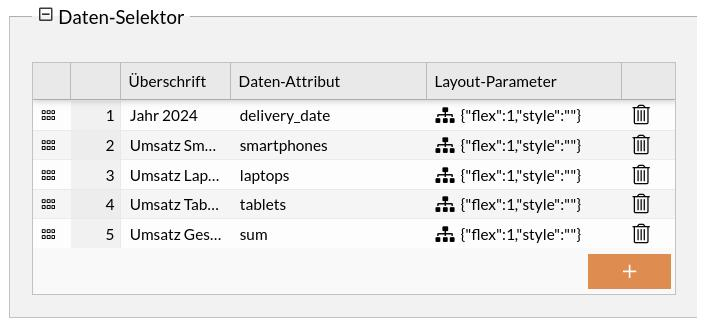

]jsonDie zu visualisierenden Spalten, werden im Daten-Selektor referenziert.
Mitteilung an Mitarbeiter über Jahresumsatz - Template-Diagramm

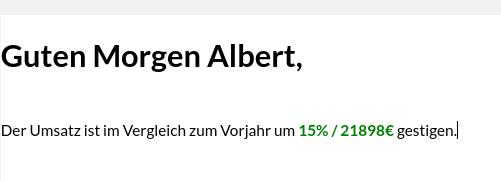

Es soll die Mitteilung an den fiktiven Mitarbeiter Albert über der Jahresumsatz bzw. dessen Anstieg angezeigt werden.
Die zugrunde liegenden Daten könnten wie folgt aussehen:
{
"umsatzVergleichProzentual": 15,
"umsatzVergleichAbsolut": 21898,
"Name": "Albert"

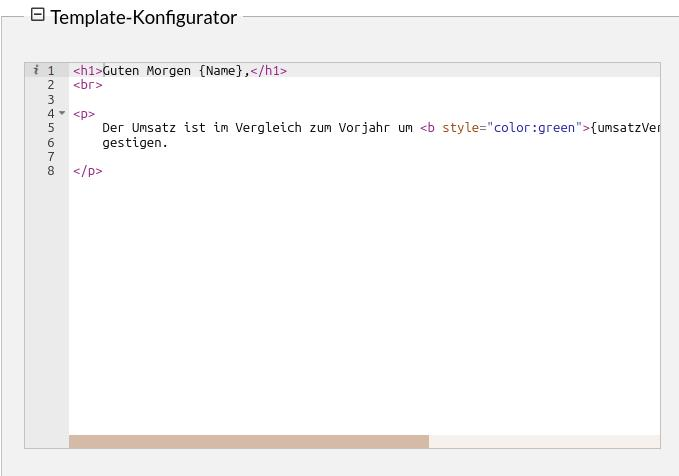

}jsonDie anzuzeigende Mitteilung wird über den Template-Konfigurator erstellt.
Die zugrunde liegende Syntax ist das ExtJS XTemplate. Weitere Information zu ihrer Nutzung sind hier zu finden.
Reports und Katalog
Im Report-Editor stehen verschiedene Beispiel-Reports zur Verfügung. Diese Reports enthalten diverse Charts(aus dem vorherigen Abschnitt), die in unterschiedlichen Anordnungen eingefügt wurden. Für weitere Details (siehe Report-Editor) Alle Reports können wiederum im Katalog betrachtet werden. Für weitere Details (siehe Katalog-Editor)
